Pneumatic Fender(YPF)

If see more information on the product,
Please click right “Download” button

Download

Performance Table

*왼쪽으로 드래그 하시면 전체 표를 확인하실 수 있습니다.

Internal Pressure : 50KPa(0.5kgf/㎠) Internal Pressure : 80KPa(0.8kgf/㎠)
Fender size Energy Absorption Reaction Force Hull Pressure at 60% Def Energy Absorption Reaction Force Hull Pressure at 60% Def. Approx. Weight(kg)
mm(D) mm(L) kN-m kN KPa kN-m kN KPa Body only With CTN
YPF 300 500 1.2 21 126 1.7 28 166 12 -
600 1.5 26 125 2.1 35 165 17 -
YPF 500 800 5.6 59 129 7.5 79 170 30 -
1000 6 64 132 8 85 174 36 -
YPF 600 1000 8 74 126 11 98 166 45 -
1200 11 95 132 15 125 173 50 -
YPF 700 1500 17 137 135 24 180 177 80 -
YPF 800 1500 32 182 122 45 239 160 140 310
2000 45 257 132 63 338 174 170 370
YPF 1000 1500 32 182 122 45 239 160 140 310
2000 45 257 132 63 338 174 170 370
YPF 1200 1800 57 265 123 80 348 163 170 380
2000 63 297 126 88 390 166 185 410
3000 98 460 145 137 605 169 270 570
YPF 1350 2500 102 427 130 141 561 170 280 545
3500 154 650 142 213 854 173 355 660
YPF 1500 2500 125 471 128 175 619 170 305 705
3000 153 579 132 214 761 174 345 745
4000 215 805 145 300 1058 179 400 900
YPF 1700 3000 191 639 128 267 840 168 505 1115
7200 534 1769 152 746 2325 195 1203 2250
YPF 2000 3000 254 727 123 355 955 166 550 1350
3500 308 875 128 430 1150 168 660 1560
6000 630 1750 143 880 2300 171 945 2200
YPF 2500 4000 663 1381 137 925 1815 180 1105 2610
5500 943 2019 148 1317 2653 195 1305 2985
7700 1341 2953 158 1872 3880 206 1850 3840
YPF 3000 5000 1230 2221 139 1717 2919 183 1690 4290
YPF 3300 4500 1175 1884 130 1640 2476 171 1850 4260
6500 1814 3015 146 2532 3961 191 2150 5270
10600 3067 5257 158 4281 6907 208 2505 6995
YPF 4500 7000 3869 4695 134 5400 6188 176 4100 9100
9000 4752 5747 146 6633 7551 192 4895 11145
12000 6473 7984 154 9037 10490 202 5980 13705
  • Above detail performance of components can be changed depending on owner specification and local environment condition.
  • Detail performance will be guided by our drawing and specification.

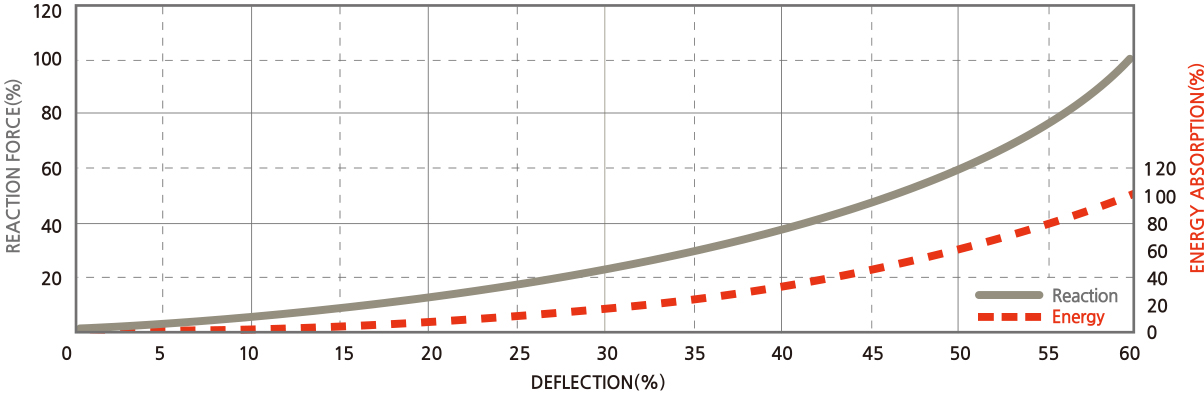

Performance Curve
