Key Hole Fender
If see more information on the product,
Please click right “Download” button

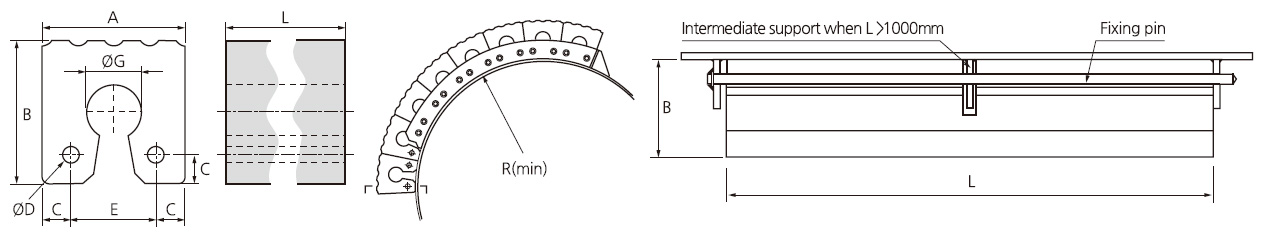

Drawing
Block Fender Dimensions
*왼쪽으로 드래그 하시면 전체 표를 확인하실 수 있습니다.
| Size | A | B | C | ØD | E | ØG | Lmax | Weight |
|---|---|---|---|---|---|---|---|---|
| 200 | 200 | 200 | 35 | 28 | 130 | 90 | 2000 | 33 |
| 250 | 250 | 250 | 50 | 33 | 150 | 100 | 2000 | 54 |
| 300 | 300 | 300 | 60 | 33 | 180 | 115 | 1750 | 80 |
| 350 | 350 | 350 | 70 | 33 | 210 | 125 | 2000 | 114 |
* Units : mm, kg/m
Fixings
| Pin | Flat bar | Rmin |
|---|---|---|
| Ø25 | 100 X 15 | 450 |
| Ø30 | 125 X 20 | 600 |
| Ø30 | 150 X 20 | 800 |
| Ø30 | 175 X 25 | 1000 |
Cube Fender Dimensions
*왼쪽으로 드래그 하시면 전체 표를 확인하실 수 있습니다.
| Size | A | B | C | ØD | E | ØG | L | Weight |
|---|---|---|---|---|---|---|---|---|
| 250 | 250 | 250 | 50 | 33* | 150 | 100 | 250 | 13 |
| 300 | 300 | 300 | 60 | 33* | 180 | 115 | 200 | 16 |
* Units : mm, kg
- * Optional 28mm and 25mm pin.
Fixings
| Pin | Flat bar | Rmin |
|---|---|---|
| Ø30* | 125 × 20 | 600 |
| Ø30* | 150 × 25 | 800 |
- * ㆍM-, W-, Block and Cube fenders are not interchangeable.

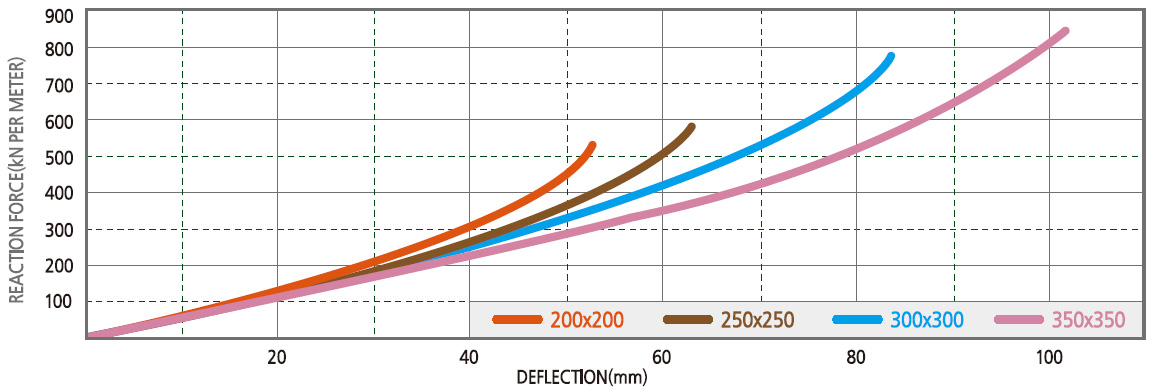

Performance Curve
